LED 停電時応急電源

既存の照明を非常時の誘導灯として使用できます。



応急用電源モジュール


この応急用電源モジュールは幅広い種類のLED照明器具に対応できるように

設計されており、4w〜20wの出力対応ができます。

一定の出力でさまざまなLED器具に通常の25%から30%の対応可能です。

内臓のリチウム電池は、3時間以上の安定した電流出力で非常時の避難誘導

する際の安全性を高める非常灯の補助器具として既存の照明を利用できます。


応急用モジュールの特徴


スマートIC制御による充電、放電モードの切り替えが容易で自由に設定できる。

内臓リチウム電池を、自動出力電流調整機能で制御しさまざまな器具に対応。

セルフテスト機能と充電インジゲーター内臓。


対応可能なLED照明器具


※応急用電源はすべて調光可能の器具に限ります。


スペック表


製品番号
AS-UPS4w
AS-UPS10w
AS-UPS-20w
入力定格電圧
AC100-240v
AC100-240v
AC100-240v
周波数
50/60Hz
50/60Hz
50/60Hz
入力電圧
AC85-265v
AC85-265v
AC85-265v
効率
80%
80%
80%
停止時電力
≦1w
≦1w
≦1w
作動時電力
4w±5%
10w±5%
20w±5%
定格入力電流
0.1A
0.2A
0.4A
停止時負荷出力電圧
40v±5%
40v±5%
40v±5%
最大負荷出力電圧
24-38v
24-38v
24-38v
最大ケース温度
70℃
70℃
70℃
作動温度
0℃〜50℃
0℃〜50℃
0℃〜50℃
蓄電池
18650/2.2Ah/7.4v
18650/4.0Ah/11.1v
18650/4.0Ah/11.1v
蓄電作動時間
≧3時間
≧3時間
≧3時間
IP規格
IP20
IP20
IP20
蓄電池スペック
18650/2.2Ah/7.4v
18650/4.0Ah/11.1v
定格出力
2.2Ah
4.0Ah
最小容量
2.15Ah
3.9Ah
容 量
16.28wh
44.4wh
通常電圧
7.4v
11.1v
最大充電電流
2200mA
4000mA
最大放電電流
2200mA
4000mA
作動温度
0℃〜+45℃充電
0℃〜+45℃充電

-20〜+60℃放電
-20〜+60℃放電
保管温度
-20℃〜+30℃ 6ヶ月
-20℃〜+30℃ 6ヶ月未満
重 量
90g
270g
作動温度過充電保護
過放電保護
過電流保護

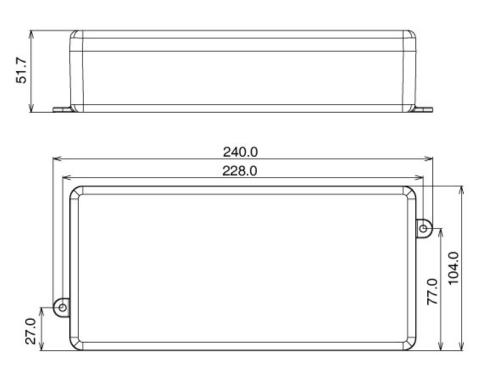

外観寸法

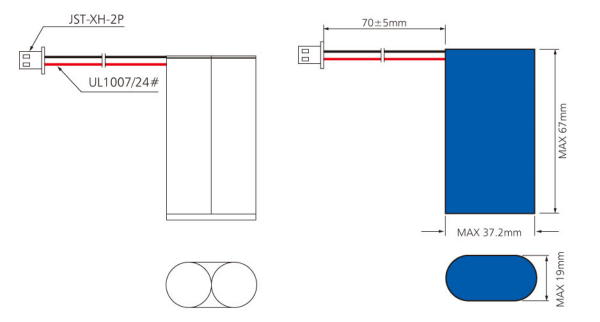

7.4v 2200mA 蓄電池

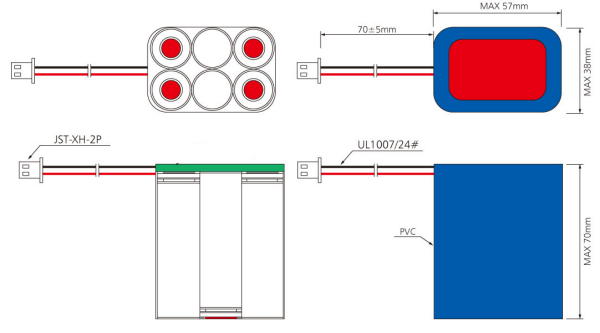

11.1v 4000mA 蓄電池

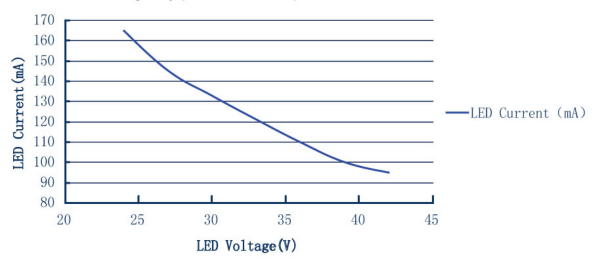

4w 応急用蓄電池出力特性

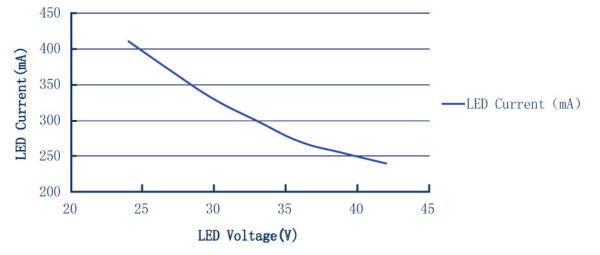

10w 応急用蓄電池出力特性

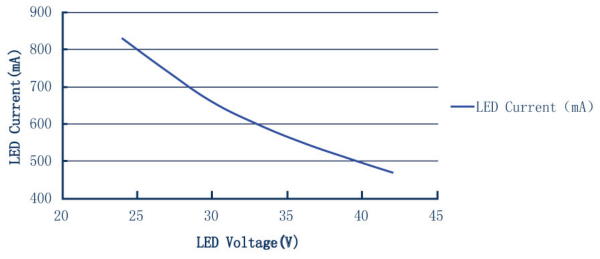

20w 応急用蓄電池出力特性

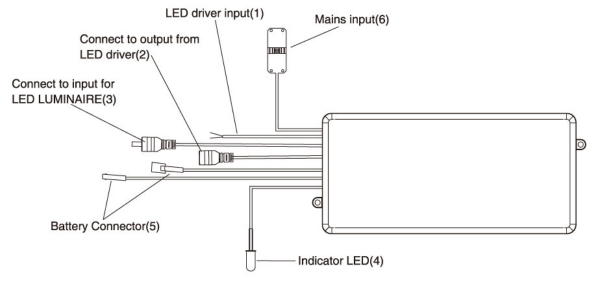

接 続 方 法

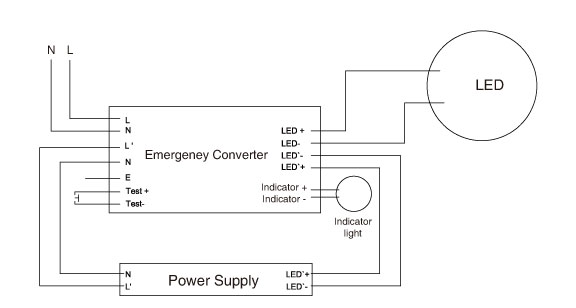

配 線 図


※器具等により配線は異なります。


製品につきましての詳細・お見積り等につきましてはコチラよりお問い合せ下さい。

お問い合せの内容によってはお答え出来ない場合がございます。

弊社の製品は一般の方(個人)には販売できません。
