アクトライザー トイレ実証実験レポート


  1.実験目的


某公共施設は、中水を使用しているためトイレ内小便器系の雑排水管内

(口径75A銅管に尿石主体とするスケールスライムが付着硬化、閉塞原となっている。


硝石を軟化させるために第二庁7 F 中水給水(口径40A銅管にスケ-ル除去装置

(アクトライザー)取付、未処理管内の様子と2ヵ月後(中間)と3ヵ月後(最終)の

3回にわたりテレビカメを挿入し、尿石がどの様に変化するのかを確認した。


テスト期間のトイレ便器洗浄は薬品を使用ず、水のみの洗浄で臭気と排水の尿石除去防止

が可能で有るかを確認しところ、有効性が見られ、更に管端のダクタイル管は

還元効果よる防錆皮膜(黒錆)の形成が見られたので報告行う。


  2.事前調査

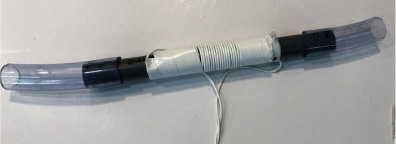

入手したサンプル水を実験室でアクトライザーのコイルを巻いたパイプに通過させて界面

の反発を調べる。カチオン系(+帯電) の薬品が入った場合は界面からの反発が見

られないため無効となる。その結果アクトライザー処理により有効性が見られた。



サンプル水調査

2F (ph6.8 EC451)
BF1(ph7.0 EC441)

未処理

未処理



処理1回通過時

処理1回通過時



処理5回通過時

処理5回通過時
-↑-界面より反発が見られる
-↑-界面より反発が見られる

  3.カメラ調査

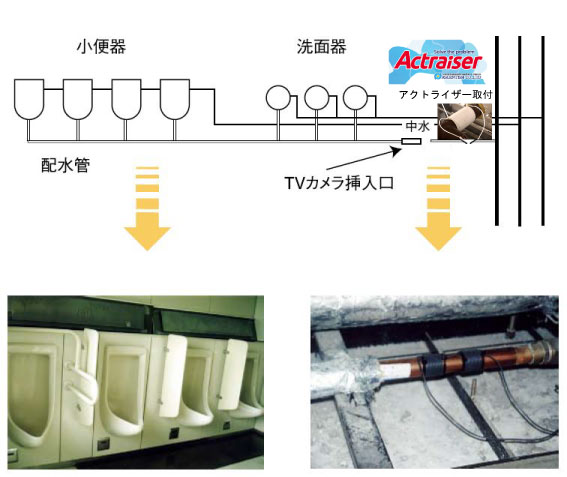

小便器給排水管系統図とアクトライザー取付位置



カメラ調査(アクトライザー設置前〜設置後の管内の尿石の状況

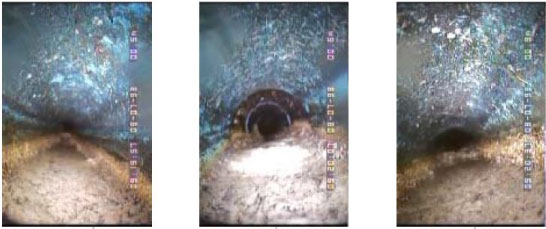

設置前

管奥へ→→→→→→→→→→→→→→→→


状況:カメラの先端が尿石部をこすり金属音が生じていた。

管内はほとんど溝が無く硬質な尿石である。

閉塞率が50%のところもある。

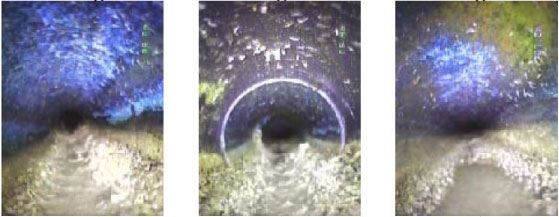

設置後2ヶ月経過状況

管奥へ→→→→→→→→→→→→→→→→


状況:尿で閉塞された下部中央に溝が見られるようになる。

尿石は全体的に硬い

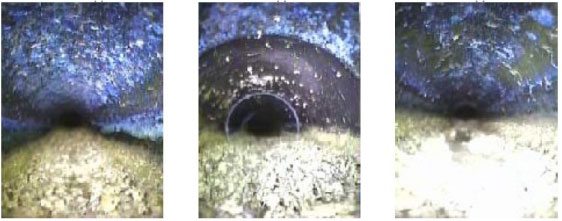

設置後3ヶ月経過状況

管奥へ→→→→→→→→→→→→→→→→


状況:下部中央の溝は一層大きくなり、銅の管壁部分見えるところが現れる

溝の硬い尿石は軟質に変わり浮遊している


尿石剥離テスト ダクタイル(鋳鉄管)


小便器配管ユニット下流側(銅管ら鋳鉄管に接続されて立管に至る)

のカメラ挿入口の様子


設置時


・金属で尿石の剥離を読みたが固着していたため剥離できない。


・水の流れた部分はほとんど赤錆である




設置2ヶ月後経過時


・尿石は軟化が見られる様なる


・還元効果が見られ、一部に黒錆が見られる様なる




設置3ヶ月後経過時


・尿石は更に軟化する


・還元効果は水の流れた部分全体に及び防錆皮膜(黒錆)が形成されている



小便器排水の様子

水のみの洗浄で尿石の軟化と臭気防止が可能かを確認


設置時


尿石と臭気の様子(薬品洗浄)


目皿は酸洗浄を行ったためか綺麗である

排水口は全面に尿石の付着が見られる

臭気はきつい




設置2ヶ月後経過時


・臭気はない

・排水の尿石はほとんど軟化し流下したため綺麗である

・目皿の裏側には軟らかい尿石が薄く付着しているが臭気は無い。


水のみ洗浄で尿石の軟化と臭気の防止がされている。




設置3ヶ月後経過時


・臭気はなくなっている

・排水の尿石はほとん軟化し流下したため綺麗である。


簡単なブラシ水洗でこんなにもきれいになった。
